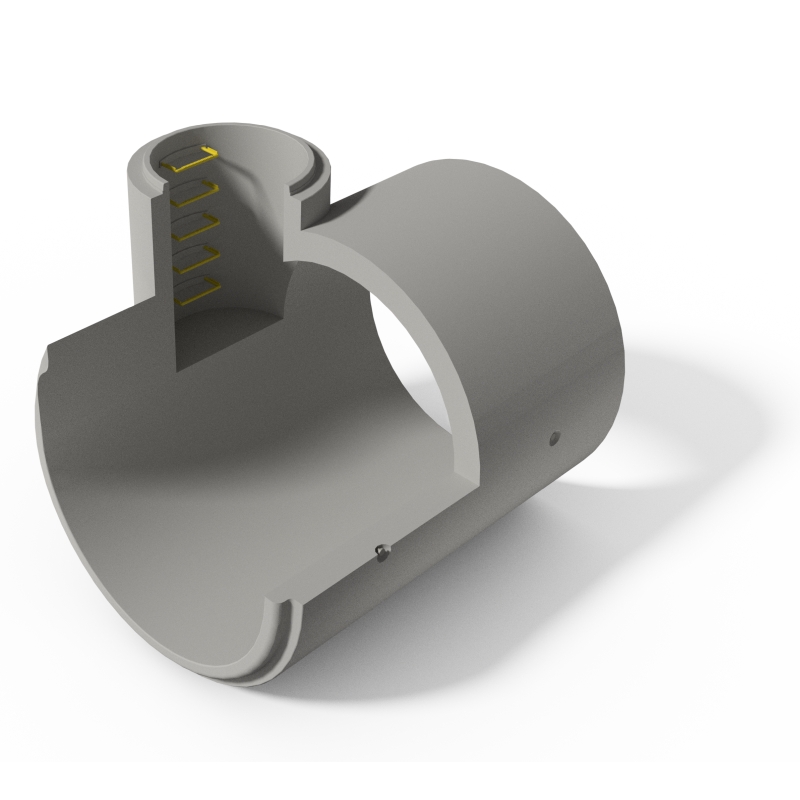

- Integralne połączenie rury i studni
- Wykorzystanie rur o przekroju okrągłym, jajowym, prostokątnym i kwadratowym
- Średnice dla rur
- przekrój okrągły od DN 1000 mm do DN 3600 mm
- przekrój jajowy od DN 600/900 do DN 1200/1800
- przekrój prostokątny i kwadratowy o szerokości wewnętrznej powyżej 1000 mm
- średnice kominów studni DN1000, DN1200, DN1500
- Możliwość umieszczenia komina asymetrycznie – wykonanie standardowe lub centralnie (w osi pionowej rury) – wykonanie niestandardowe
- Studnie dostępne w wariancie przelotowym lub kończącym (z żelbetowym zaślepieniem)
- Zgodnie z Aprobatą Techniczną lub Krajową Oceną Techniczną
- Łączone na uszczelkę
- Stopień mrozoodporności w wodzie F150
- Stopień mrozoodporności w roztworze NaCl F50
- Stopień wodoszczelności betonu W12
- Klasa wytrzymałości betonu min. C40/50
- Klasa ekspozycji betonu min. XC4, XD3, XF1, XA1, XM3 lub wyższe w zależności od zamówienia
- Możliwość zastosowania cementu hutniczego SR lub HSR – odpornego na siarczany
- Zwieńczenie studni stanowi najczęściej pierścień odciążający z płytą
- Szybki montaż ciągu kolektora
- Ograniczenie wielkości wykopu
- Rozwiązanie w przypadku gęstej infrastruktury sieci podziemnych

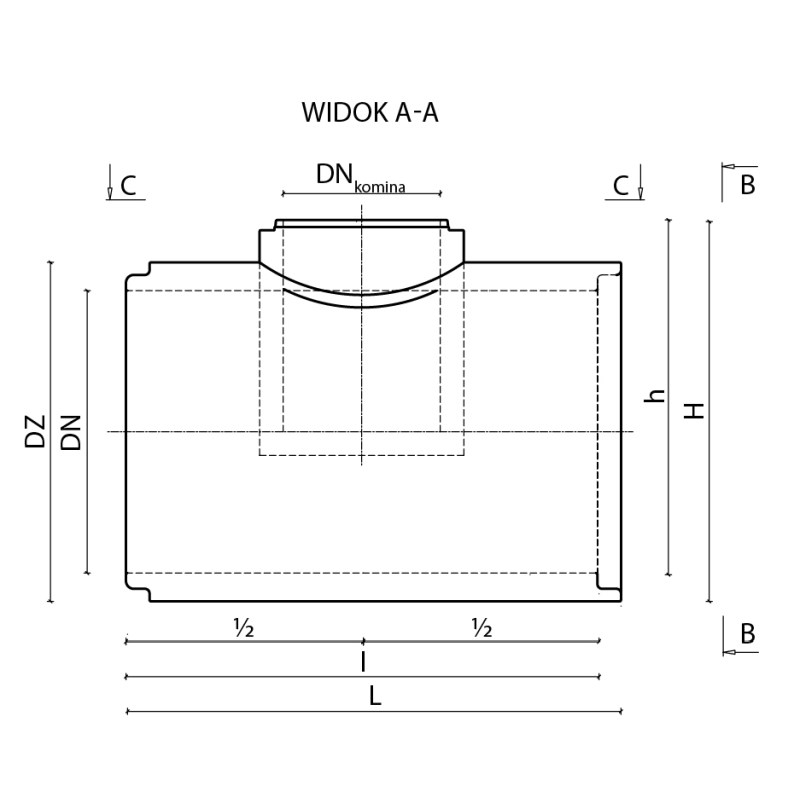

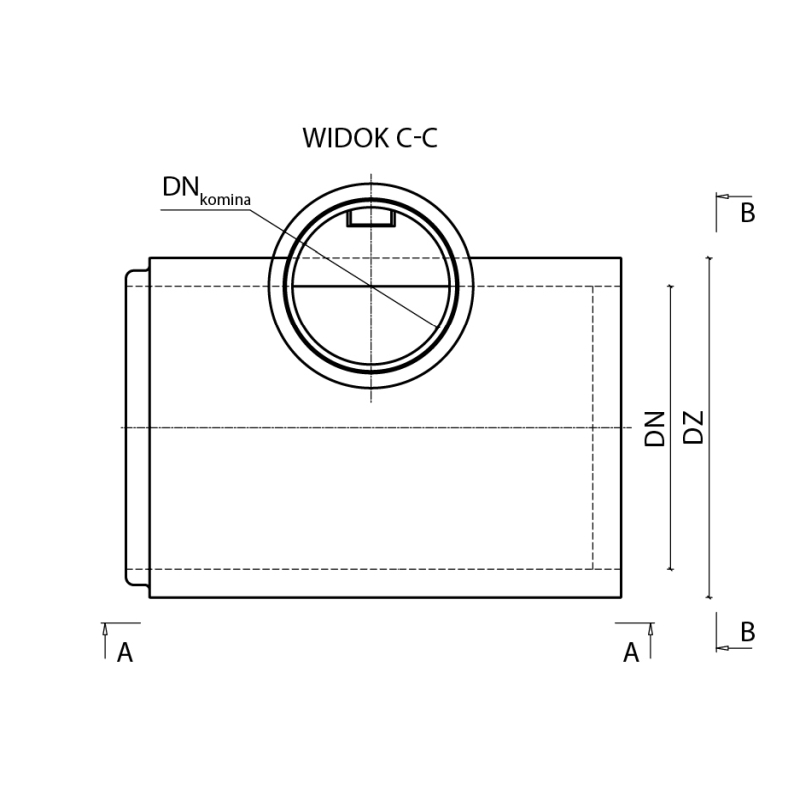

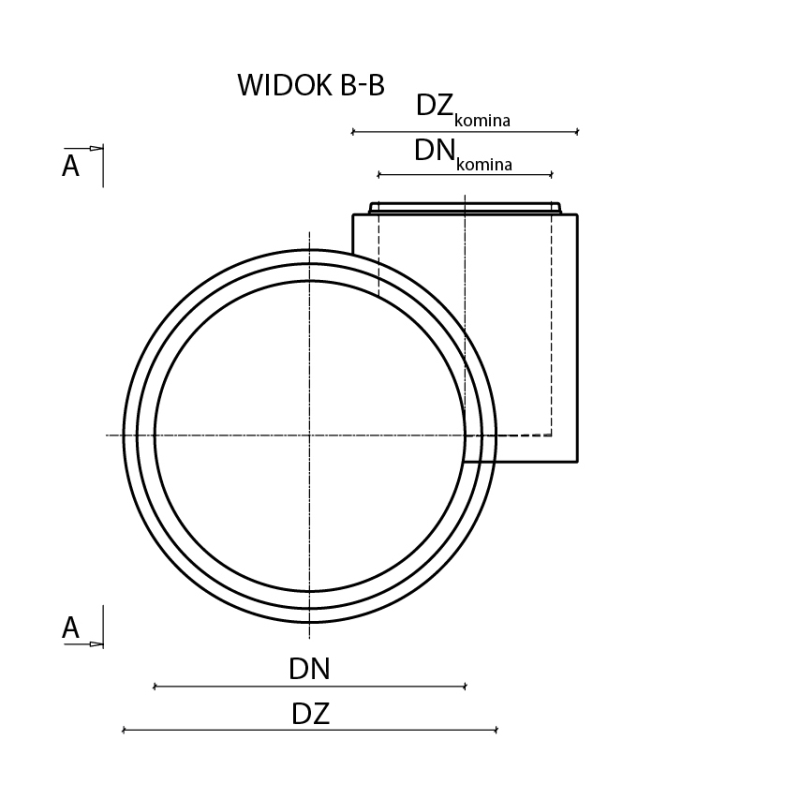

ŚREDNICA RURY | WYSOKOŚĆ STUDNI | DŁUGOŚĆ RURY | WAGA ORIENTACYJNA |
|||
ZEW. DN |
WEW. DZ |
BUDOWLANA h |
CAŁKOWITA H |
BUDOWLANA l |
CAŁKOWITA L |
|
[mm] | [kg] | |||||
1000 | 1240 | min 1565 | min 1685 | 2500 | 2600 | 4560 |
1200 | 1470 | min 1665 | min 1800 | 2500 | 2600 | 5660 |
1400 | 1720 | max 2340 | max 2500 | 3000 | 3150 | 7370 |
1500 | 1820 | max 2340 | max 2500 | 3000 | 3150 | 7970 |
1600 | 1940 | max 2330 | max 2500 | 3000 | 3150 | 8560 |
1800 | 2160 | max 2320 | max 2500 | 3000 | 3150 | 9840 |
2000 | 2400 | max 2300 | max 2500 | 3000 | 3150 | 11770 |
2200-3600 | dane dostępne na zamówienie |
